USB-OTG кабель для Samsung Galaxy Note 10.1"
|
[
]
| 24.04.2013, 22:32 |
Зверек Самс Нот, жырный с 3Г, к нему куплен у китаец кабелечек с DX.com :
http://dx.com/p/usb-otg-adapter-cable-for-samsung-galaxy-note-10-1-gt-n8000-galaxy-tab-2-p5100-black-154407

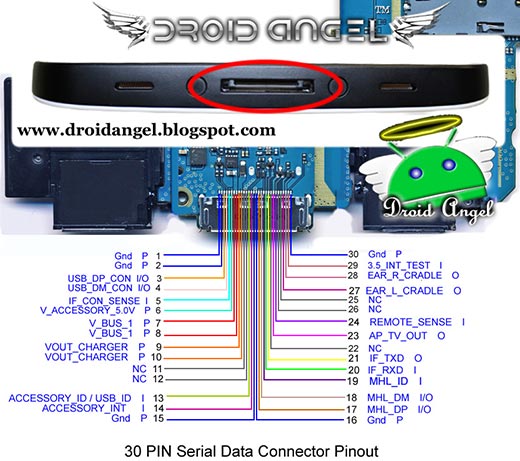

Пришел как обычно через 2 месяца, цепляю а он и не фурычит, ну начал гуглить и все такое, нарыл разпиновку разъема(C):

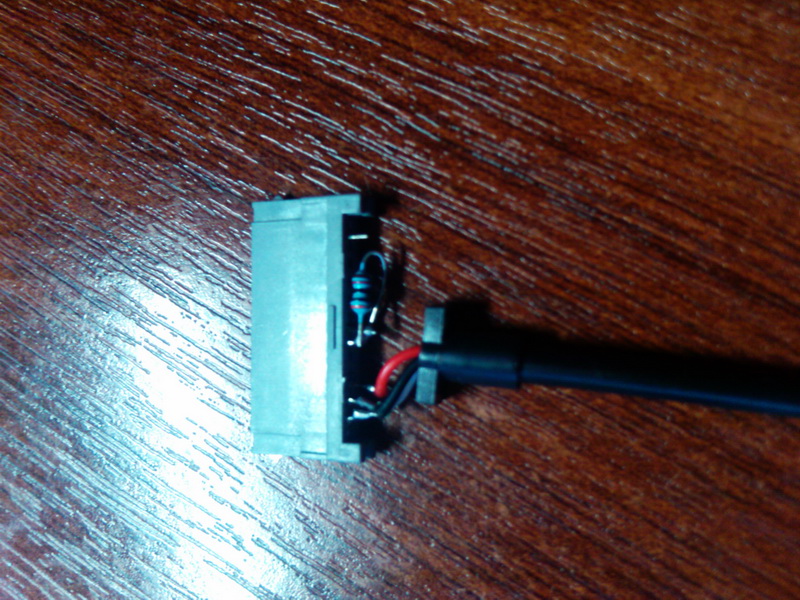

Разобрал кабелек, там защелочки, хых даже не сломались, прозвонил, все даже соответствовало действительности, кроме того еще был резистор 29кОм, для активации ентого режима OTG. О5 пошел гуглить, нагуглил вот такую картинку(С):
С сайта:http://pinout.net/Connector-Wiring/1988/+Galaxy+Tab+DIY+USB+Host+dongle, ну теперь-то понятно что не фурычит, чорным по русскому написано что надо 20кОм, а из ряда стандартный 22кОм не катит, а у меня тут вообще 29кОм...ёлки:

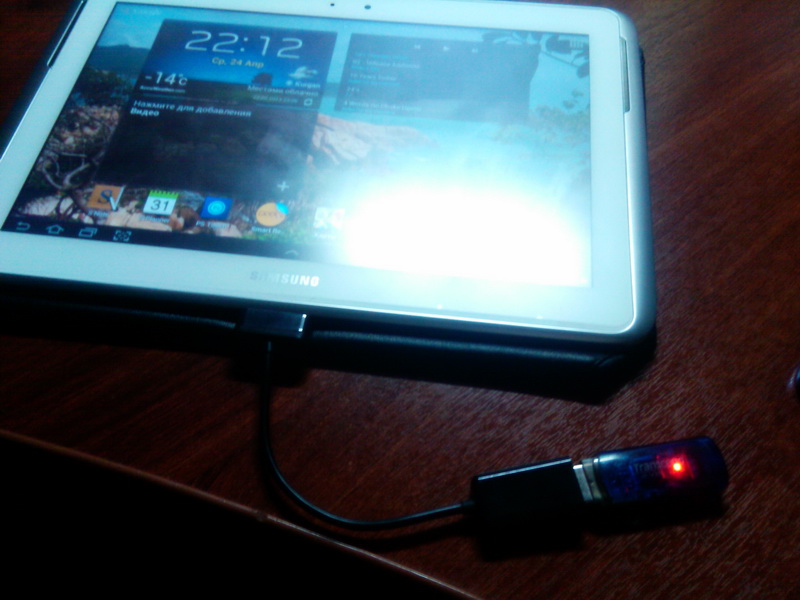

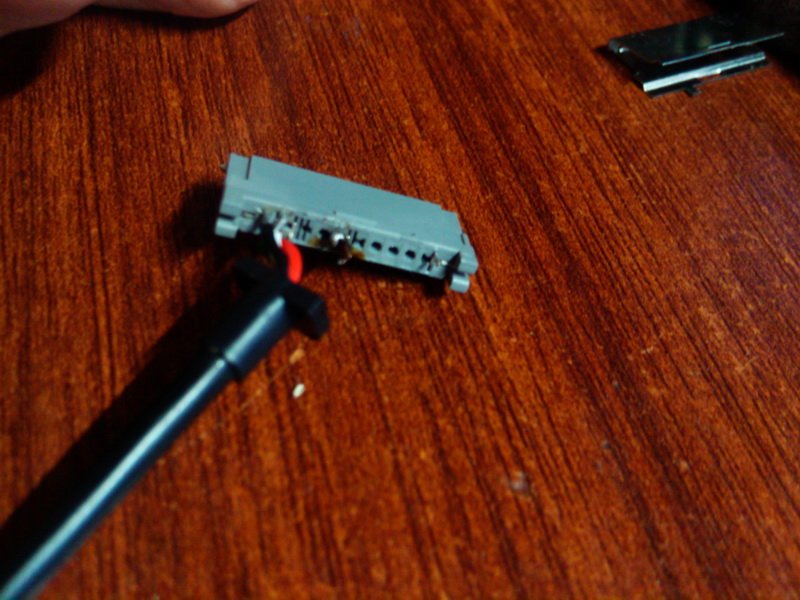

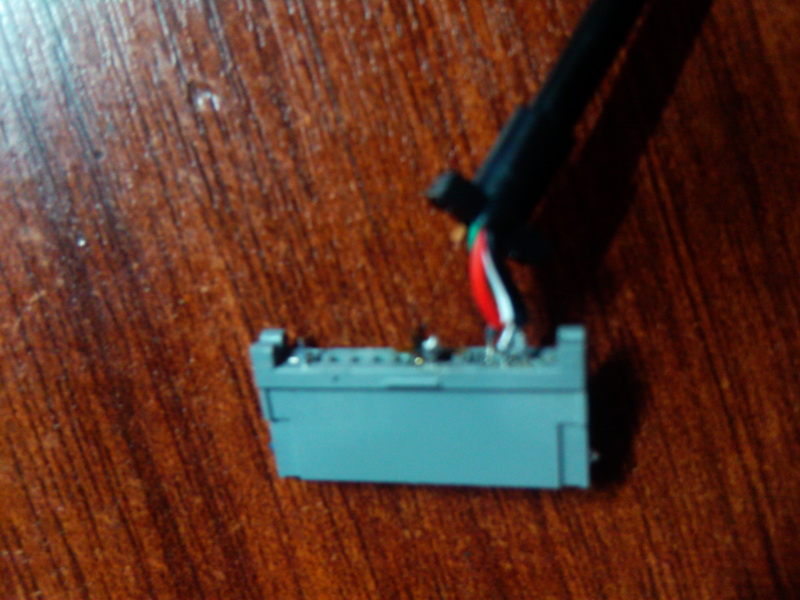

 Нафиг его ну и запаял SMD'шный 20кОм (203) резистор, ток его пошти не видать:  И с другого боку, странно что китаезы сразу SMD'Шный резюк не вкорячили, видать поленились с такой мелочью ковыряться, школьники-же)))  Затем все собрать и девайсина пашет :) |
